Az Apple új 140 W-os GaN gyorstöltőjének lebontása

Az Apple új, 140 W-os gyorstöltőjéhez vadonatúj A3607 modell tartozik. Az Apple által a következő generációs eszközökhöz tervezett vadonatúj töltőtartozékként az A3607 megjelenése széleskörű iparági figyelmet váltott ki az Apple közelgő készülékeinek töltési megoldásai iránt.

Megjelenésében, méretében és paramétereiben alapvetően megegyezik az előző modellel, a belső architektúrán igazítottak? Frissítették az alapvető összetevőket? Ezekkel a kérdésekkel a ChargerLAB azonnal részletesen lebontotta az új Apple 140 W-os A3607 gyorstöltőt, és most felfedi a valódi belső szerkezetét.

Az Apple 140 W-os gyorstöltő megjelenése

A csomagolás klasszikus minimalista dizájnnal rendelkezik, az előlapra nyomtatott Apple logóval, terméknévvel és megjelenéssel.

Oldalra termékparaméter matrica van felragasztva.

A matricán szereplő paraméterek közeli képét a későbbiekben a termék fizikai megjelenítése részben mutatjuk be.

A töltő kompatibilis az USB-C eszközökkel, és hivatalosan a MagSafe 3 porttal ellátott 16 hüvelykes MacBook Pro-hoz ajánlott.

A hálózati adapter hazai gyártású, gyártási dátuma 2026, A3607 modell.

A csomag tartalmazza a töltőt és a használati útmutatót.

A töltő védőpapírba van csomagolva, hogy kiindulási állapotában megakadályozza a karcolásokat.

Az Apple új, 140 W-os gyorstöltőjének megjelenése megegyezik az előző modellel, magasfényű fényes felülettel és lekerekített sarokátmenetekkel.

Az Apple logó a test elülső és hátsó részén helyezkedik el.

A töltő paraméterinformációi a test egyik oldalára vannak nyomtatva.

Termékparaméterek Vértes

Bemenet: 100-240V~ 50/60Hz 2A

(USB PD) Kimenet: 5,2V 3A, 9V 3A, 15V 5A, 20,5V 5A, 28V 5A

A töltő megfelel a CCC és KC tanúsítványoknak.

A termék neve, a modell és az óvintézkedések a burkolat másik oldalán találhatók.

Az Apple új, 140 W-os gyorstöltőjének modellje A3607.

A töltő összehajtható szabványos kínai tűkkel van felszerelve, mindkét oldalán kétszárnyú kivitelben.

A csapok klasszikus független modul-kialakítással rendelkeznek, és levehetők és cserélhetők.

Közeli kép a T-alakú rögzítő alapról, amely földelő vezetékként is szolgálhat.

A modul burkolata 250V ~ 2.5A névleges feszültséggel és Jabil Inc.-vel van jelölve, jelezve, hogy a tűmodult a Jabil szállítja. Figyelemre méltó, hogy a modulnyílás belsejében egy fém kapocs található a kiegészítő rögzítéshez, hogy biztosítsa, hogy a modul ne lazuljon meg könnyen hosszú távú használat után.

Ezenkívül a tű kialakítása eltér a régi verziótól.

A kimeneti vége egyetlen USB-C porttal van felszerelve, fehér műanyag maggal.

Az USB-C csatlakozóaljzat burkolata szintén önálló tervezésű.

Az Apple új, 140 W-os gyorstöltőjének testhossza 95,68 mm.

A szélessége 74,35 mm.

Vastagsága 28,51 mm.

Az Apple régi, 140 W-os, A2452-es gallium-nitrid gyorstöltőjével egymás mellé helyezve az új és a régi hálózati adapterek megjelenése és méretei teljesen megegyeznek.

A kézben lévő töltő intuitív méretérzékelése.

Ezenkívül a termék súlya körülbelül 285 g.

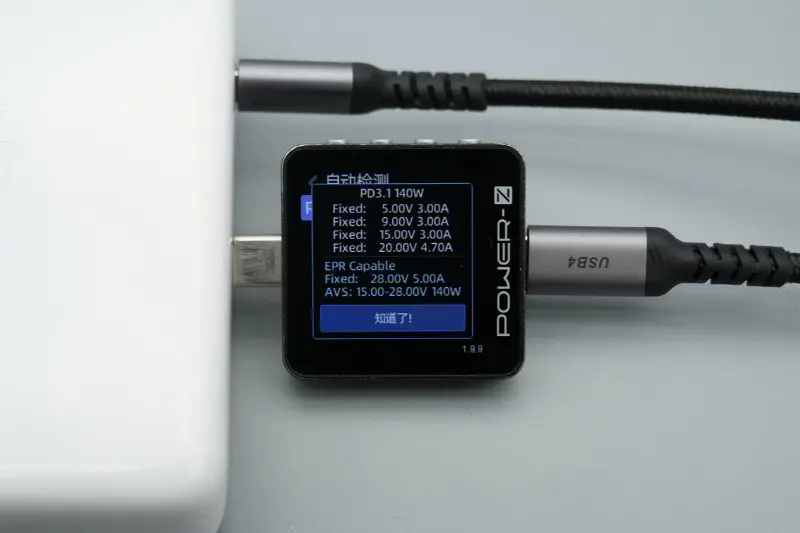

A ChargerLAB POWER-Z KM003C-vel tesztelve az USB-C port kimeneti protokolljának észlelésére, támogatja a PD3.1 és DCP töltési protokollokat.

A PDO-csomag azt mutatja, hogy az USB-C port öt fix feszültségű áttétellel is rendelkezik: 5V 3A, 9V 3A, 15V 3A, 20V 4,7A, 28V 5A, valamint egy 15–28 V-os 140 W-os AVS feszültségváltó.

Ha iPhone 17 Pro Max készüléket az Apple új, 140 W-os gyorstöltőjével tölt, a mért töltési teljesítmény körülbelül 36,34 W.

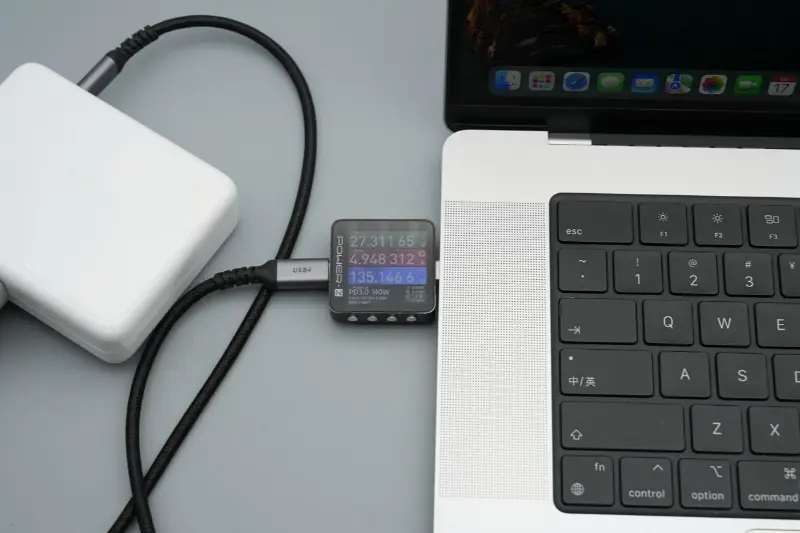

MacBook Pro töltésekor a mért töltési teljesítmény körülbelül 135,15 W, ami sikeresen lehetővé teszi a 28 V-os 5A 140 W-os gyorstöltést.

Az Apple 140 W-os gyorstöltő leszerelése

A töltő burkolata oldalirányú vágással nyitható.

A burkolat nagyon vastag az erős védelem érdekében, az élek pedig ragasztottak a belső modulok megerősítésére.

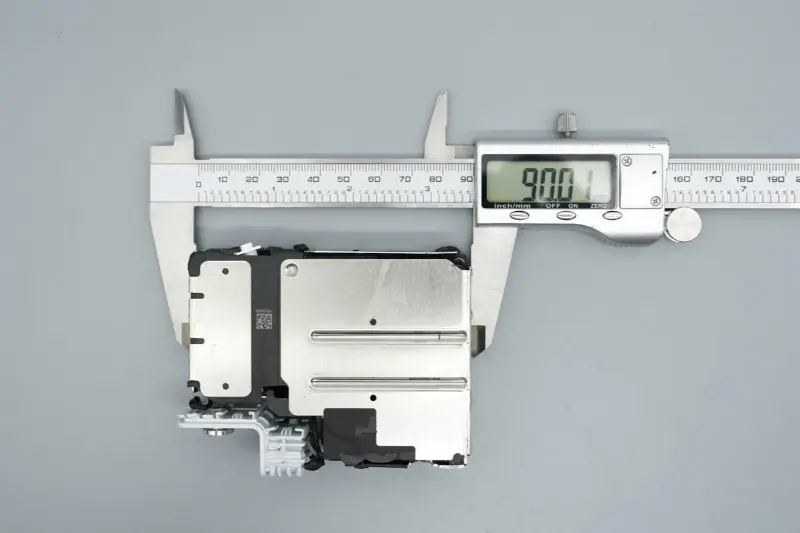

A belső modul mért hossza 90,01 mm.

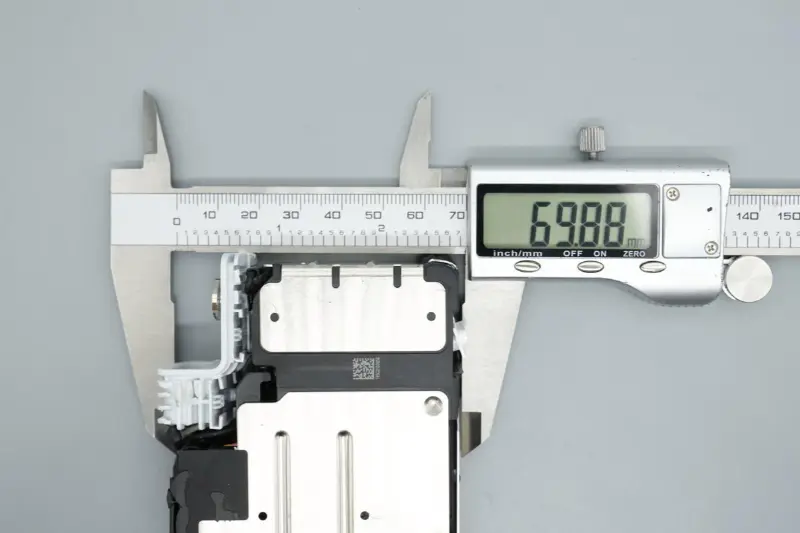

A szélessége 69,88 mm.

Vastagsága 23,52 mm.

A PCBA modult két integrált fémhéj borítja az egyenletes hőelvezetés érdekében.

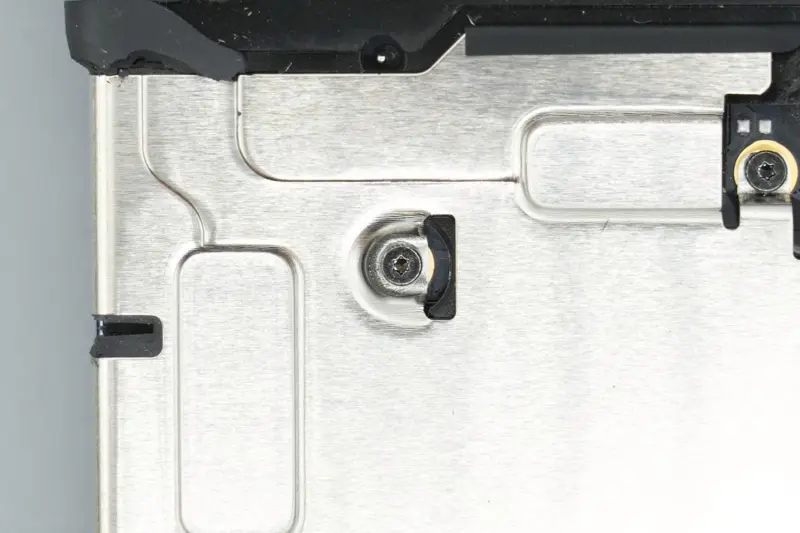

A fém héjakat csavarokkal rögzítik.

Szigetelőszalag van rögzítve néhány részhez az oldalán.

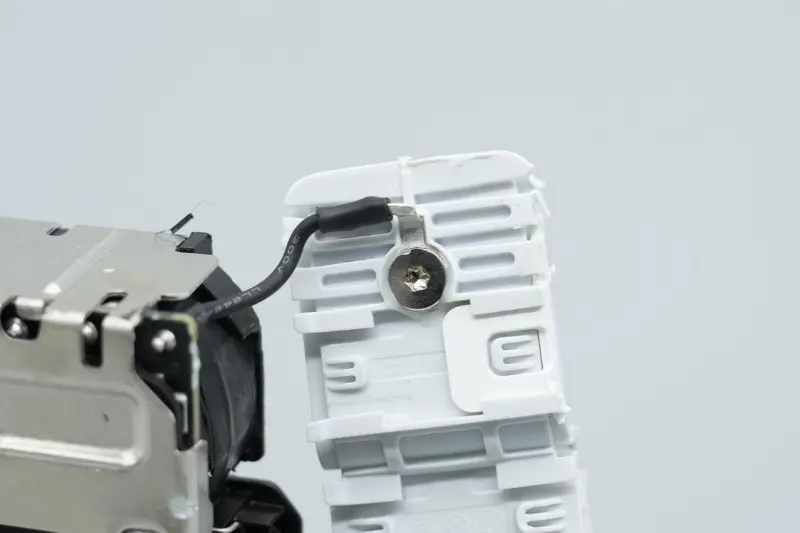

A bemeneti végén lévő vezeték a T-alakú rögzítőaljzathoz csatlakozik a földelés céljából.

Hőre zsugorodó csövet használnak szigetelésre a váltakozó áramú vezetékek kivezetéseinek hegesztési pontjain.

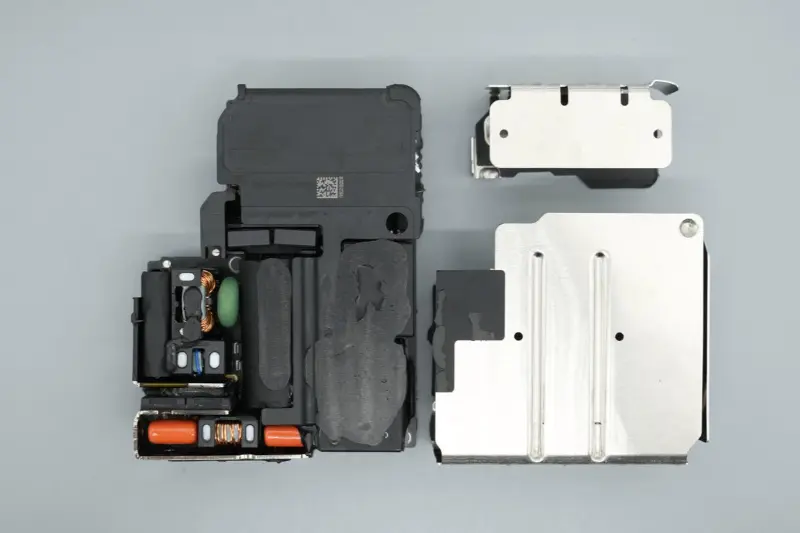

Távolítsa el a csavarokat a fémhéjak eltávolításához.

Szigetelő kezelést alkalmaznak a fémhéj belső oldalára, amely megfelel az alaplap hátoldalának és egyéb területeknek.

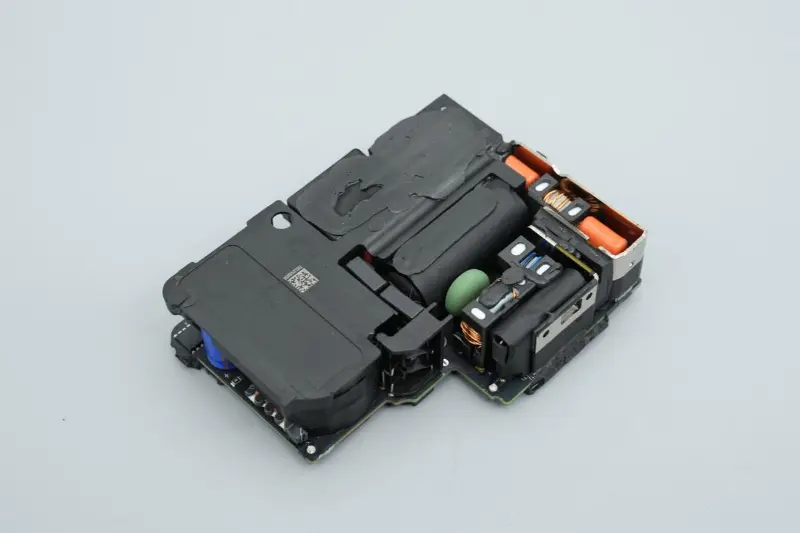

A modul transzformátor területét műanyag burkolat fedi, az alkatrészeket, például a kondenzátorokat és az induktorokat ragasztják.

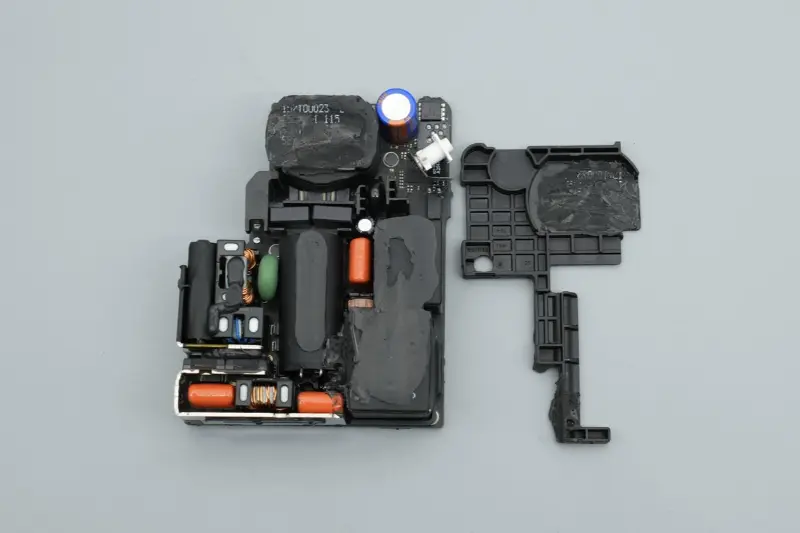

Távolítsa el a műanyag fedelet, és egy műanyag keret kerül a középső részbe a megerősítéshez és a szigeteléshez.

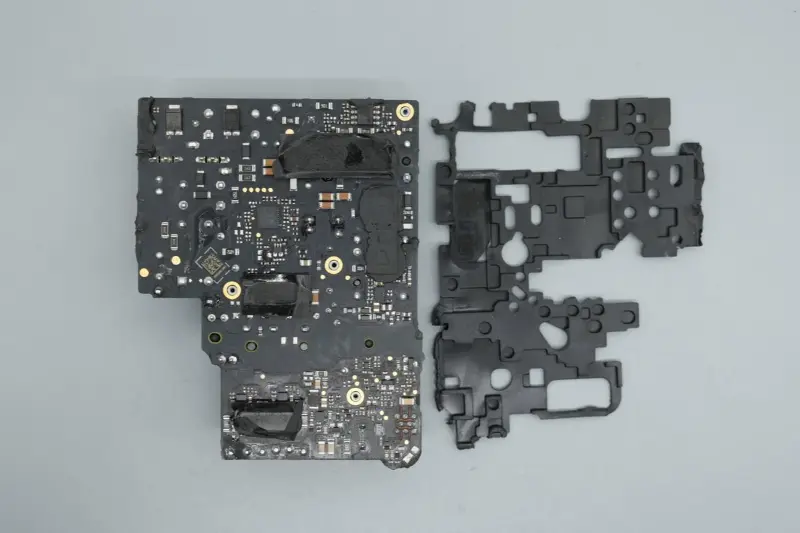

Az alaplap hátoldalát puha gumibetét borítja a védelem érdekében.

Távolítsa el a védőbetétet, és láthatja, hogy a megfelelő forgácsterületekre hővezető ragasztót és grafit hővezető matricákat ragasztottak.

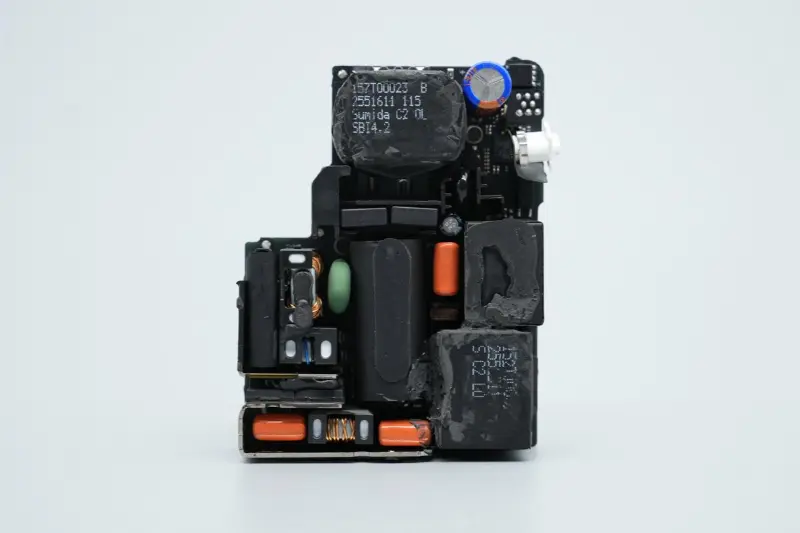

A PCBA modul előlapja biztosítékokkal, közös módú induktorokkal, nagyfeszültségű szűrős elektrolitkondenzátorokkal, áramváltókkal, filmkondenzátorokkal, tápegység kondenzátorokkal, PFC induktorokkal, leléptető induktorokkal, transzformátorokkal és egyéb eszközökkel van elrendezve, kompakt és rendezett elrendezéssel.

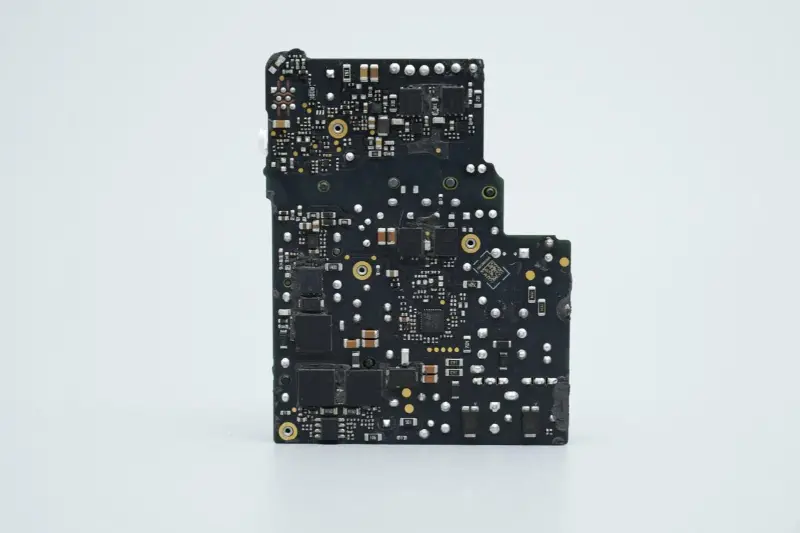

A PCB kártya hátoldala megfelelő vezérlőkkel és MOS csövekkel van felszerelve a PFC boost áramkör és az LLC kapcsoló áramkör számára.

A PCBA modul bemeneti végén két további hűtőborda van felszerelve, köztük két Infineon aktív egyenirányító MOS cső.

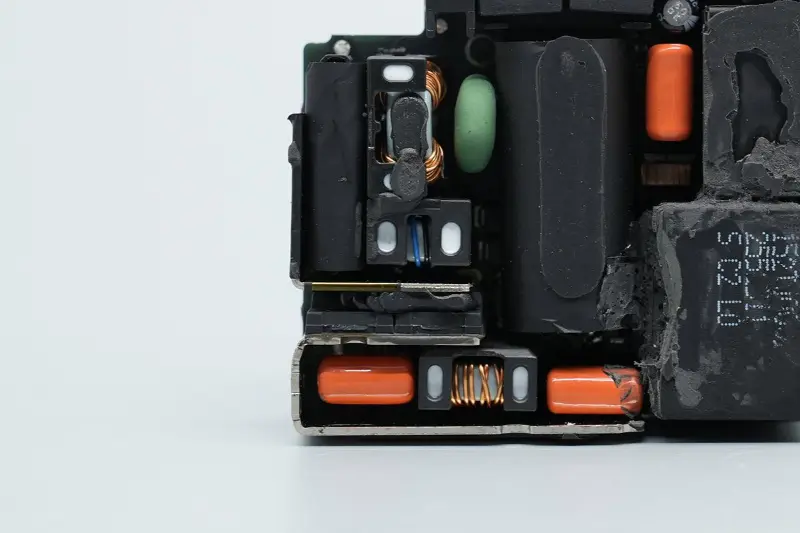

A két hűtőbordával körülvett terület biztosítékokkal, biztonsági X2 kondenzátorokkal, közös módú induktorokkal, varisztorokkal, filmszűrős kondenzátorokkal, szűrőinduktorokkal és egyéb eszközökkel is fel van szerelve.

A biztosíték a biztonsági X2 kondenzátor tetején van elhelyezve, és szalaggal van becsomagolva.

Húzza le a szalagot, és láthatja, hogy a biztonsági X2 kondenzátort műanyag burkolat borítja a szigetelés érdekében, és a két alkatrész be van csomagolva és szalaggal rögzítve.

A biztosíték névleges árama 3,15 A, az egyik hegesztőcsapon szigetelőcső található.

Közeli kép a 0,22 μF kapacitású X2 biztonsági kondenzátorról.

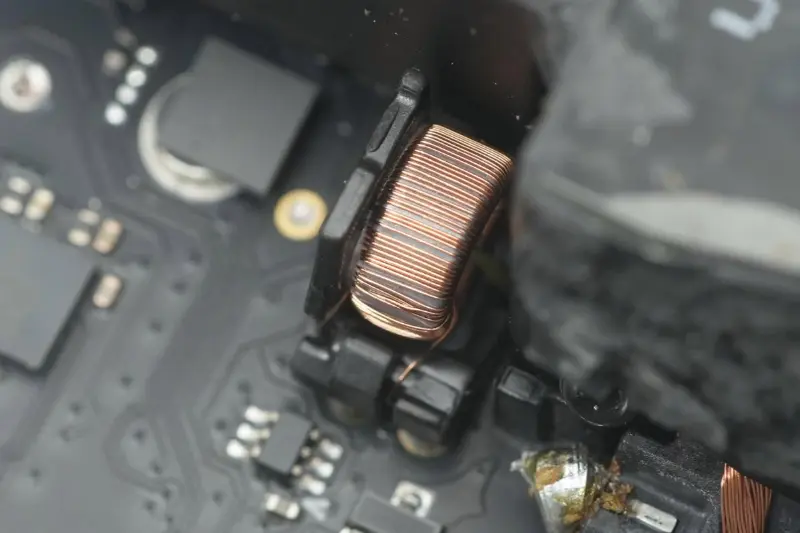

A közös módú induktorok az EMI-interferenciák kiszűrésére szolgálnak, és műanyag konzolokkal vannak hegesztve.

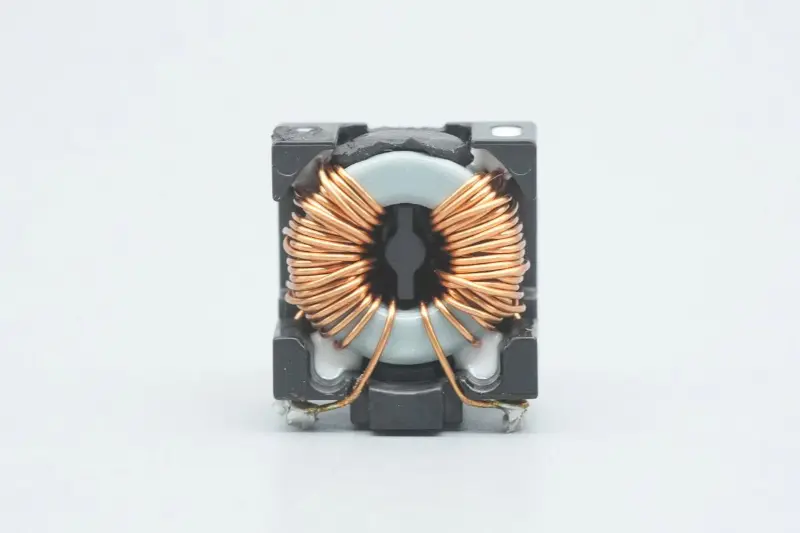

Közeli kép egy másik közös módú induktorról.

A TVR10621M varisztor a bemeneti túlfeszültség elleni védelemre szolgál.

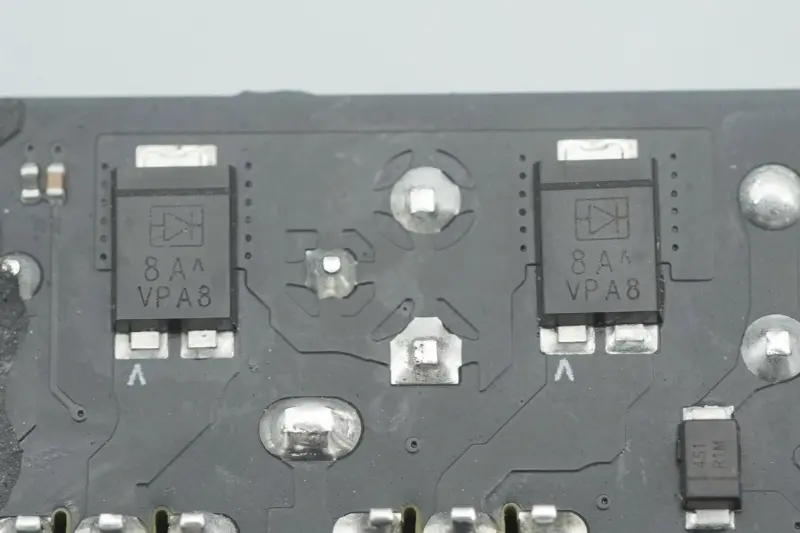

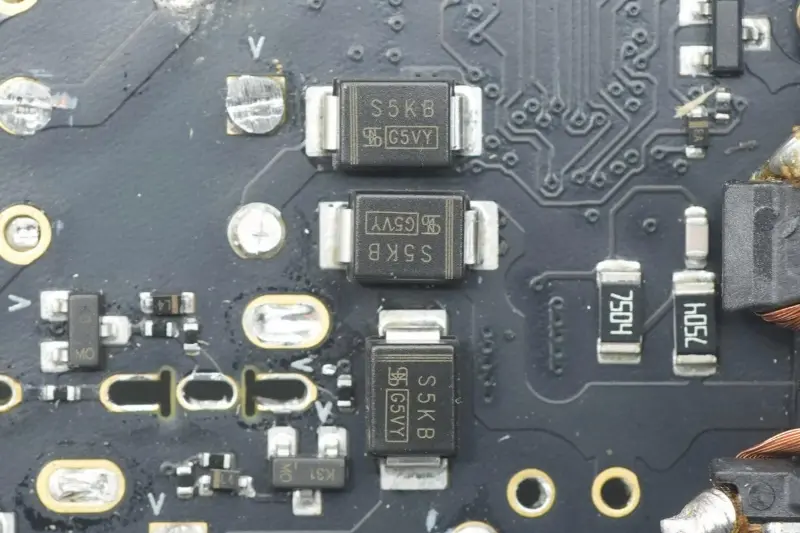

A bemeneti vég egy híd egyenirányítót fogad be, amely négy diódából áll.

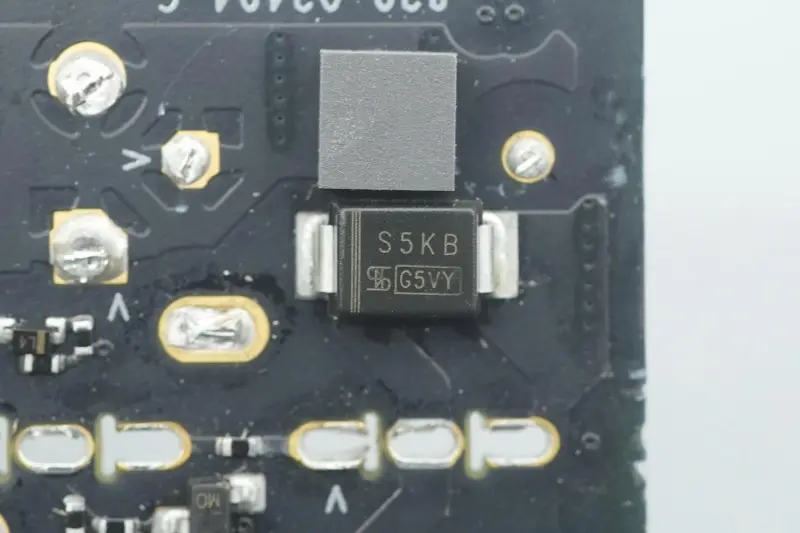

Közeli kép a negyedik diódáról.

Közeli kép a másik két diódáról, az Infineon CoolMOS IPA65R095C7-tel párosítva az aktív egyenirányítás érdekében.

A két aktív egyenirányító MOS cső az Infineontól származik, az Apple egyedi modelljei, 65C095C7 jelzéssel, TO-220FP-be csomagolva, és az egyenirányítás hatékonyságának javítására szolgálnak.

Közeli kép két filmkondenzátorról, 1μF 450V specifikációval.

Közeli kép a mágnesgyűrűs szűrő induktoráról, ragasztóval megerősítve.

A másik végére egy PFC boost induktor és egy leléptető induktor van felszerelve.

A központi terület nagyfeszültségű szűrős elektrolit kondenzátorokkal, áramváltókkal, filmkondenzátorokkal, rezonanciakondenzátorokkal, fővezérlő chip tápegység kondenzátorokkal, Y kondenzátorokkal és egyéb eszközökkel van felszerelve. A nagyfeszültségű szűrő elektrolit kondenzátorok szigetelőszalaggal vannak becsomagolva és vízszintesen elhelyezve.

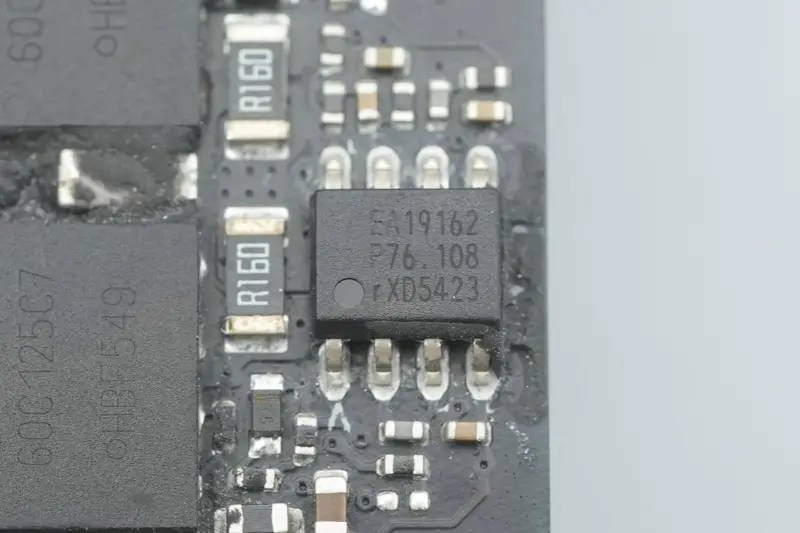

A PFC vezérlő NXP, TEA19162T modell, integrált X-kondenzátor kisütő funkcióval, kvázi rezonáns vagy DCM módban működik. Támogatja a 70–276 V bemeneti feszültségtartományt, integrálja a lágy indítást és a lágy leállítást, és precíz, erősítésszabályozott kimenetet biztosít.

A TEA19162T völgykapcsolást vagy nulla feszültségű kapcsolást alkalmaz a kapcsolási veszteségek minimalizálása érdekében, támogatja a frekvenciakorlátozást a kapcsolási veszteségek csökkentése érdekében, és támogatja a burst módot az energiafogyasztás csökkentése érdekében. SO8-ba csomagolva.

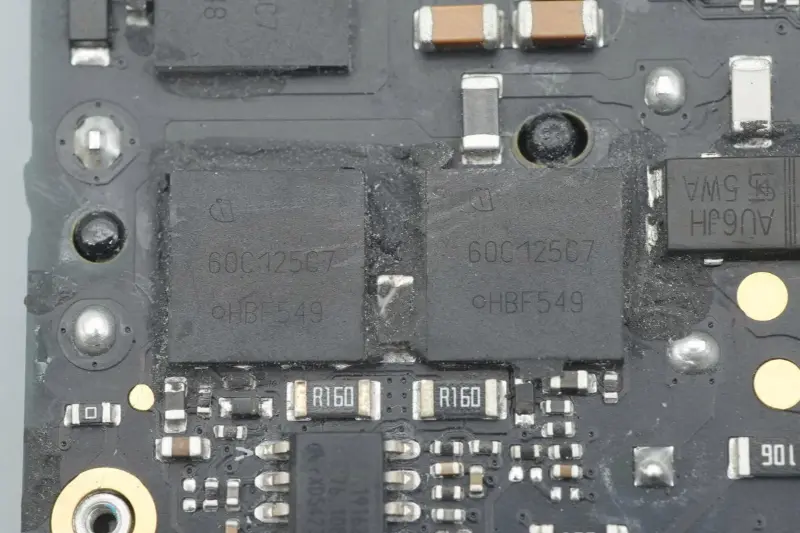

A PFC kapcsolócső az Infineontól származik, 60C125C7 jelzéssel, VSON-4-be csomagolva.

Közeli kép a PFC boost induktorról.

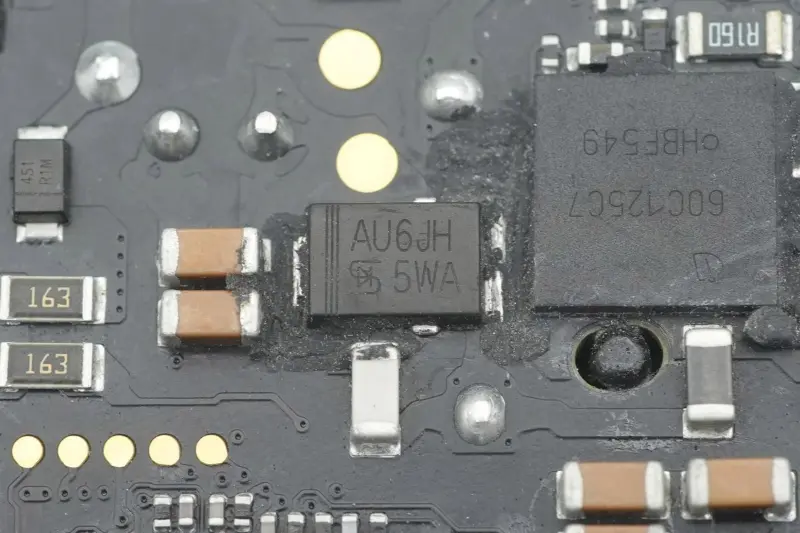

A PFC egyenirányító dióda a Taiwan Semiconductor TUAU6JH modelljétől származik, egy 600V 6A specifikációjú, TO-277A-be csomagolt gyors helyreállítású dióda.

A nagyfeszültségű szűrő elektrolit kondenzátor a Rubycontól származik, 450V 82μF specifikációval.

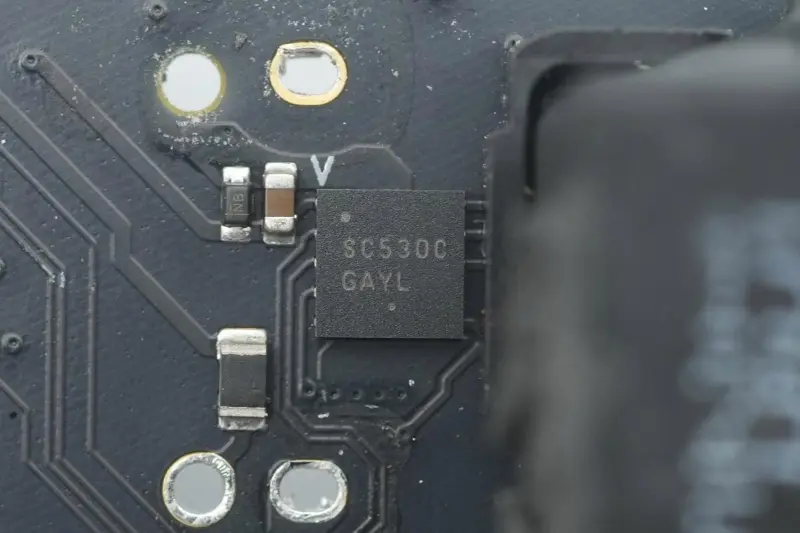

Az Infineon és STMicroelectronics kapcsolócsövek meghajtója az ON Semiconductor egyedi modellje, SC530C jelzéssel.

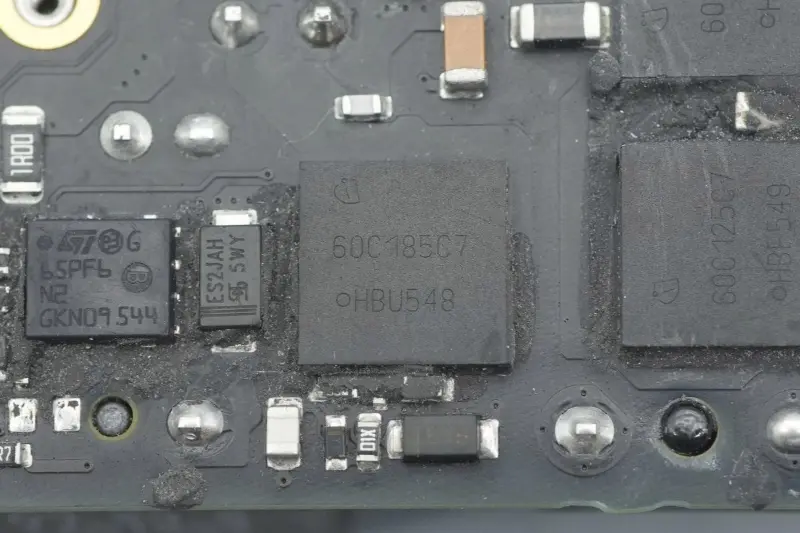

Egyedi MOS-cső az Infineontól, 60C185C7 jelzéssel, egyedi modell az Apple számára, VSON-4-be csomagolva.

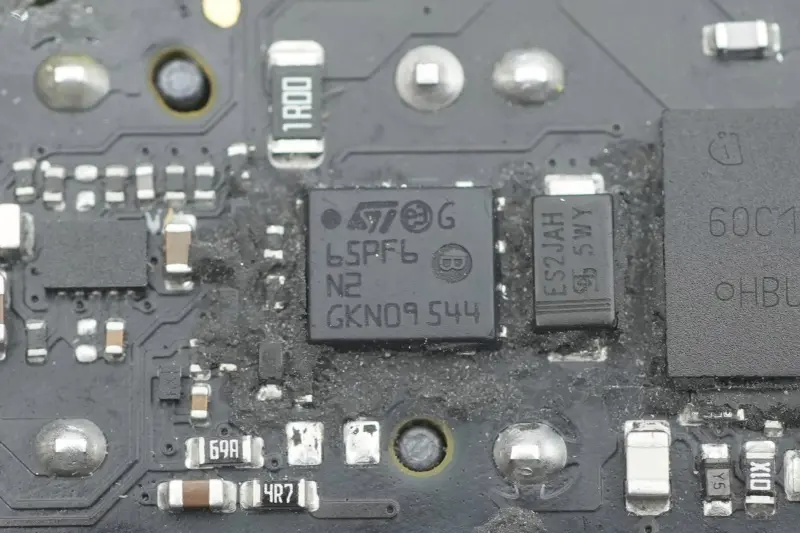

Egy másik MOS cső az STMicroelectronics cégtől származik, 65PF6N2 jelzéssel, PowerFLAT 5x6 HV-be csomagolva.

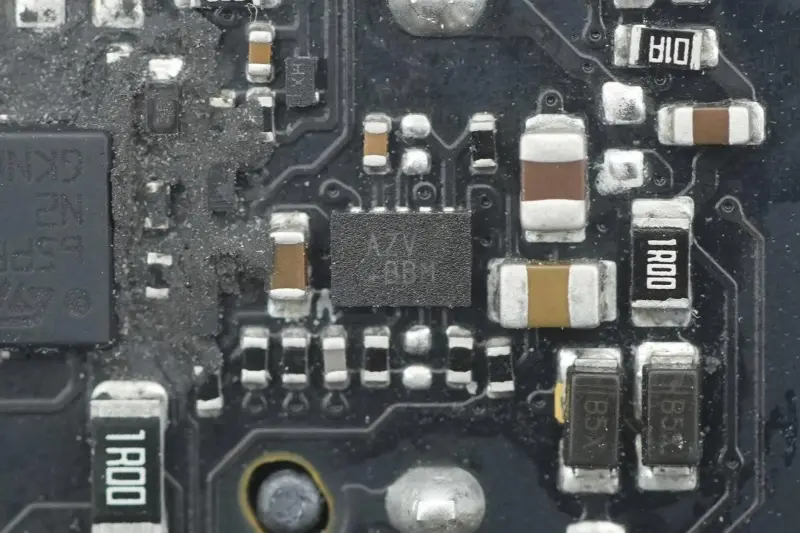

AZV jelzésű chip.

Áramváltó a leléptető fokozat bemeneti áramának érzékelésére.

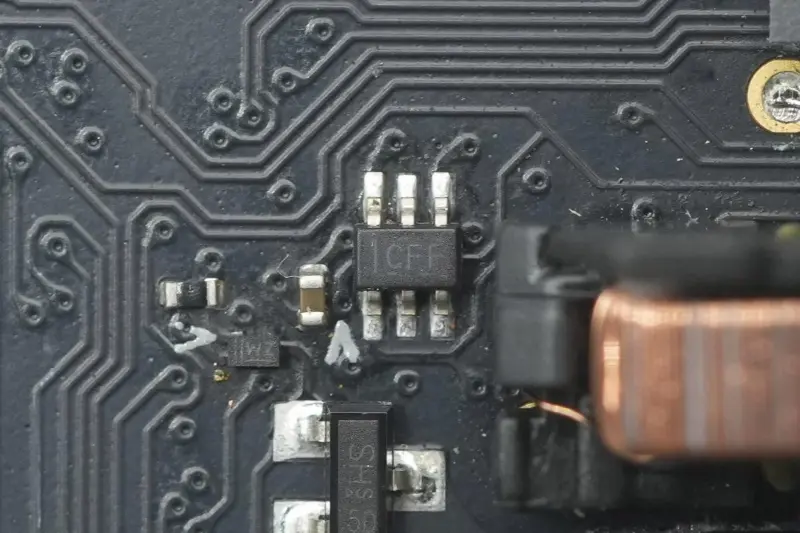

A kétcsatornás 1,65–5,5 V-os inverter Schmitt trigger bemenettel a Texas Instruments cégtől származik, CFF jelzéssel, SN74LVC2G14 modell, SC70 csomagban.

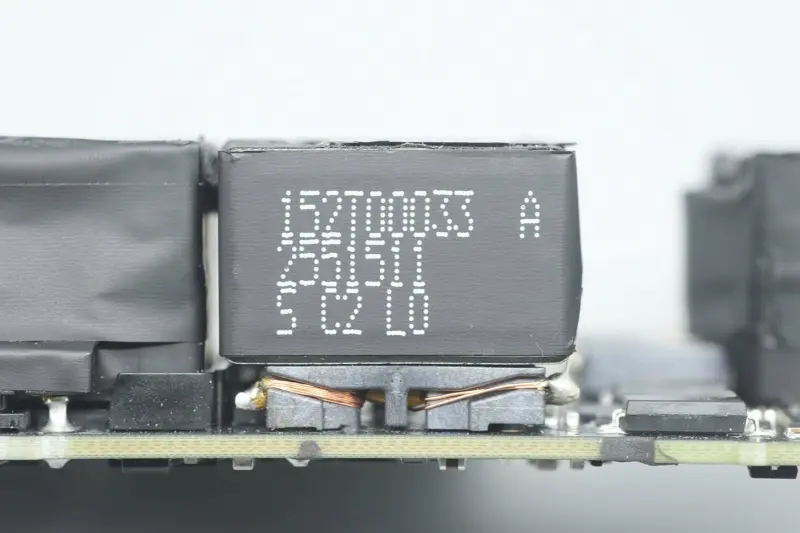

Közeli kép a leléptető induktorról.

A harmadik filmszűrő kondenzátor specifikációja 1 μF 450 V.

A fő vezérlő chip tápegység kondenzátora szintén a Rubycontól származik, 35V 47μF specifikációval.

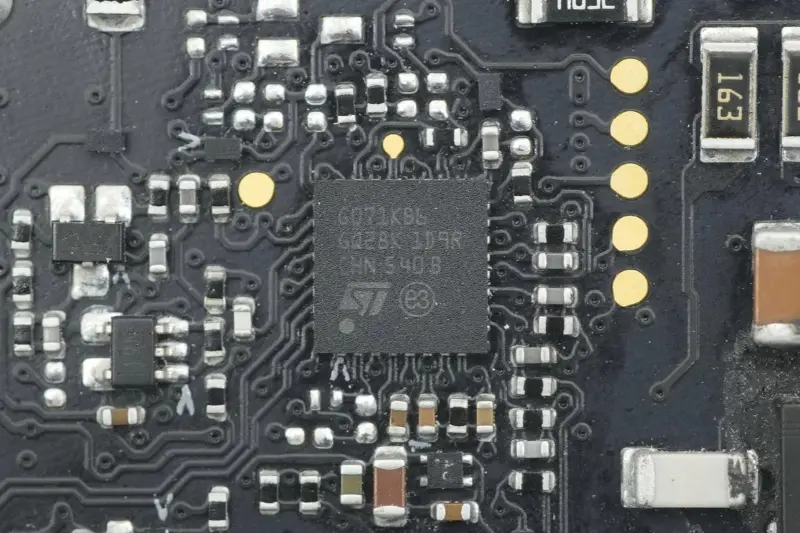

STMicroelectronics STM32G071KB M0 mag MCU, beépített 128K Flash, 36K RAM, 64MHz főfrekvencia, UFQFPN32 csomagban, a tápegység elsődleges hajtásvezérlésére szolgál.

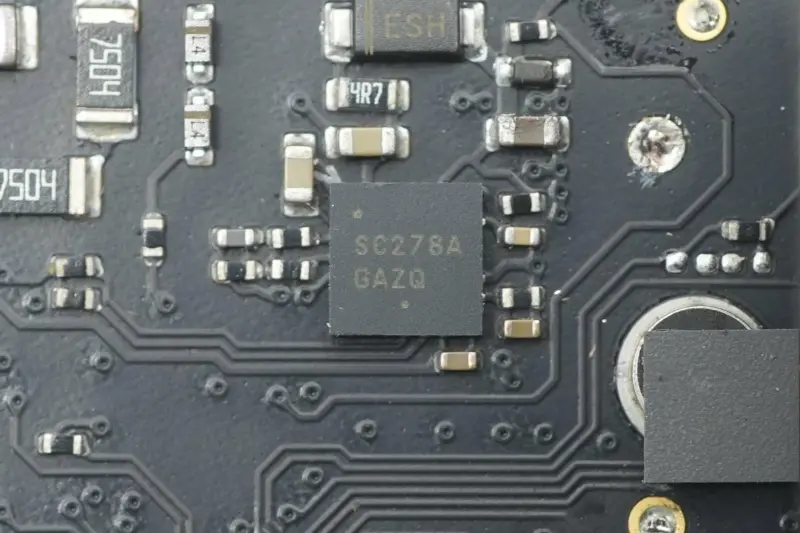

A két LLC kapcsolócső meghajtója az ON Semiconductor egyedi modellje, SC278A jelzéssel, DFN-10 csomagban.

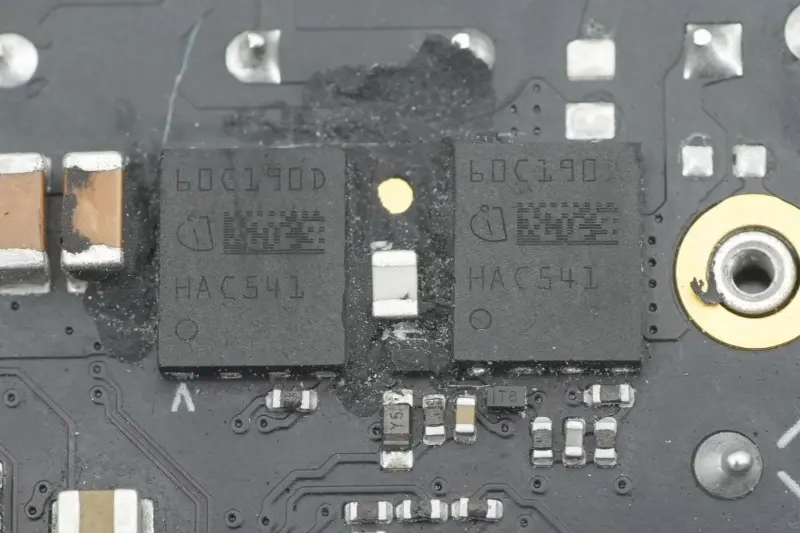

A két LLC kapcsolócső az Infineontól származik, 60C190D jelzéssel, egyedi Apple modellek, TSON-8-6 csomagban.

A két rezonáns kondenzátor a VISHAY-től származik.

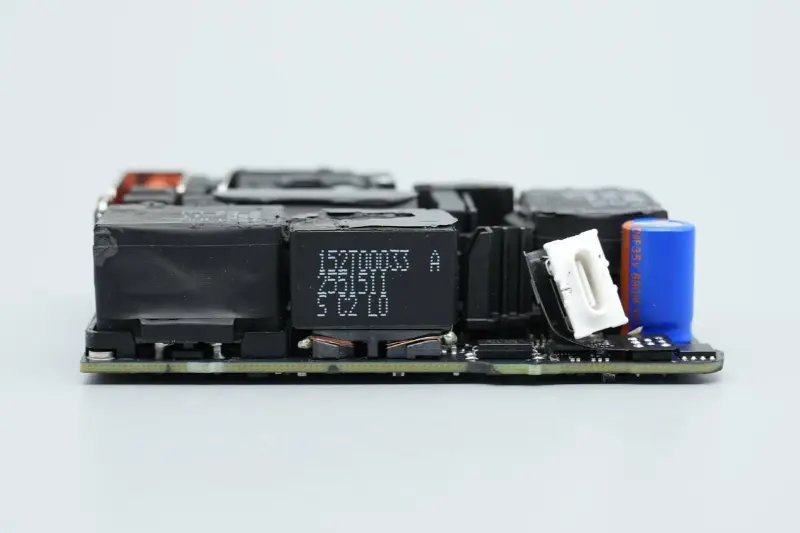

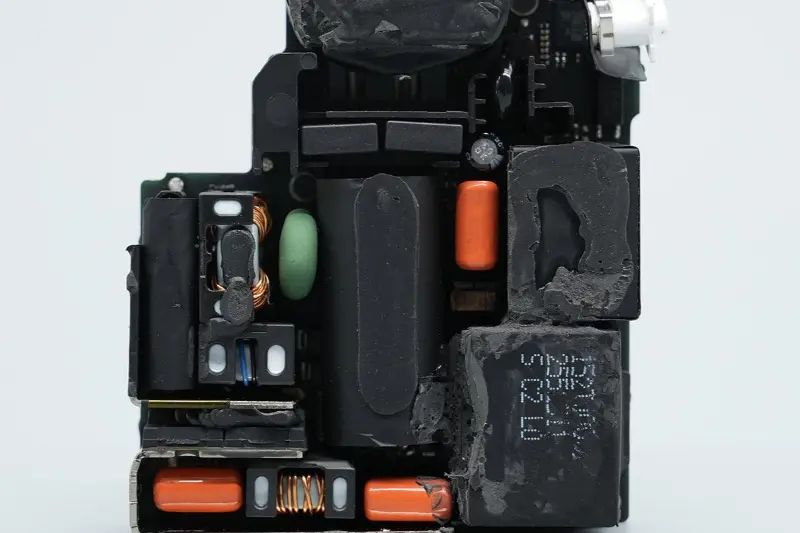

A kimeneti vég egyik oldalán transzformátor, optocsatoló, kimeneti szűrőkondenzátor, protokollchip és VBUS kapcsolócső található.

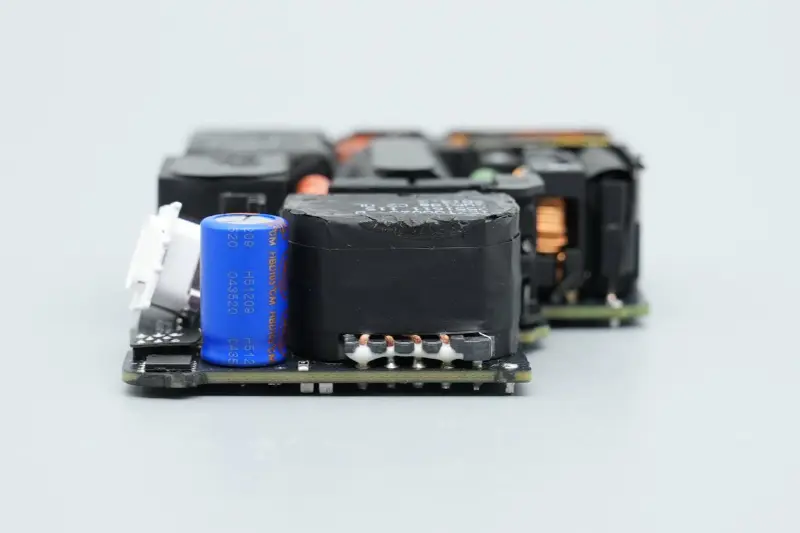

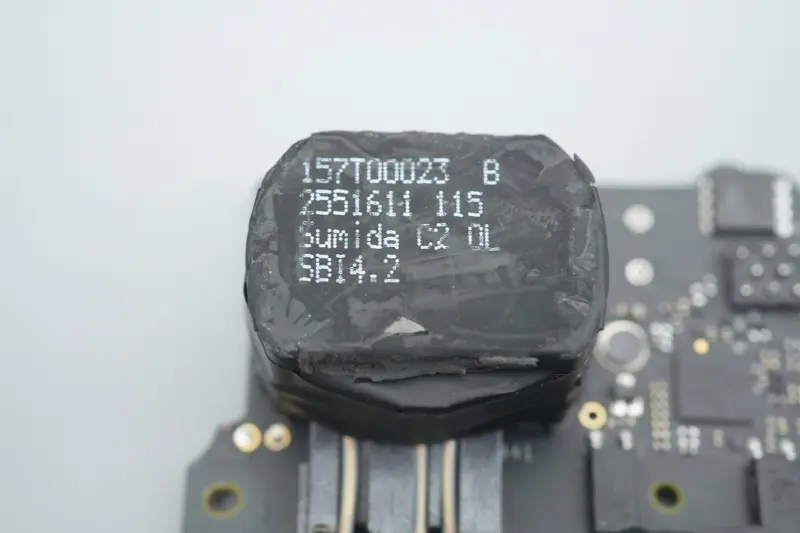

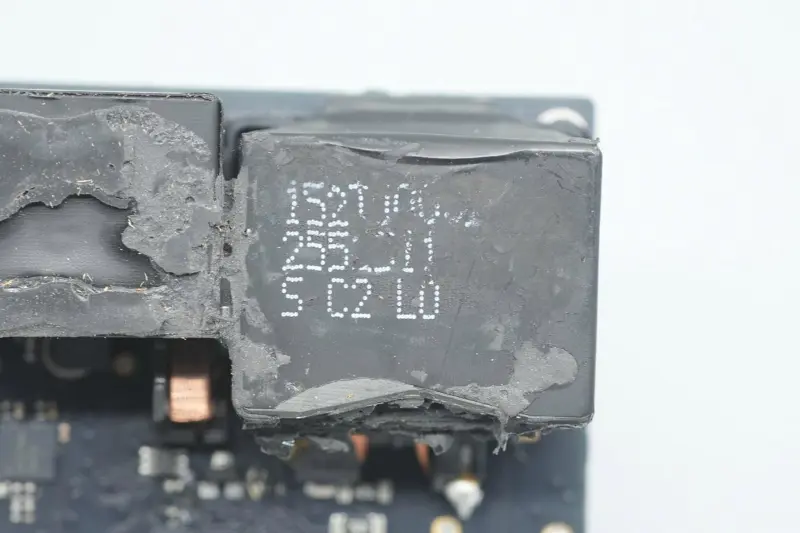

A transzformátort a Sumida szállítja.

Két fekete Y kondenzátort használnak az interferencia elhárítására.

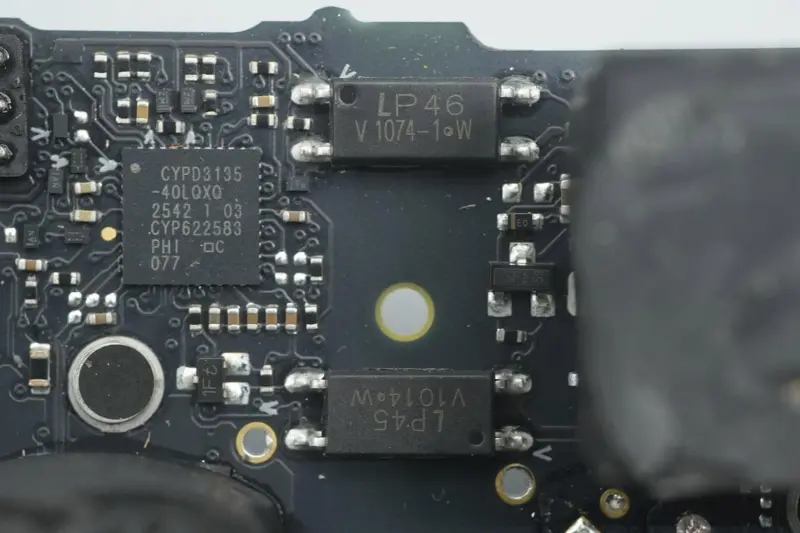

Közeli kép két optocsatolóról, a kimeneti feszültség visszacsatolására és az áramkör védelmére.

Közeli kép a harmadik Y kondenzátorról.

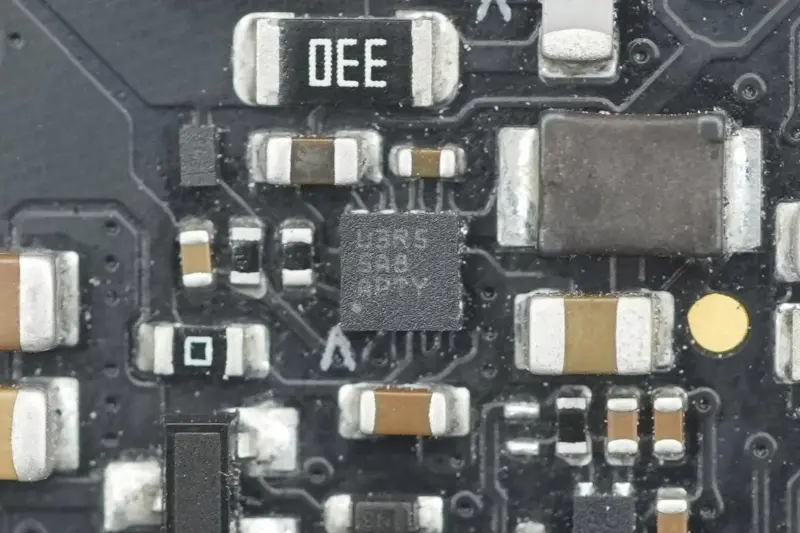

Leléptető átalakító a szinkron egyenirányító vezérlő tápellátásához.

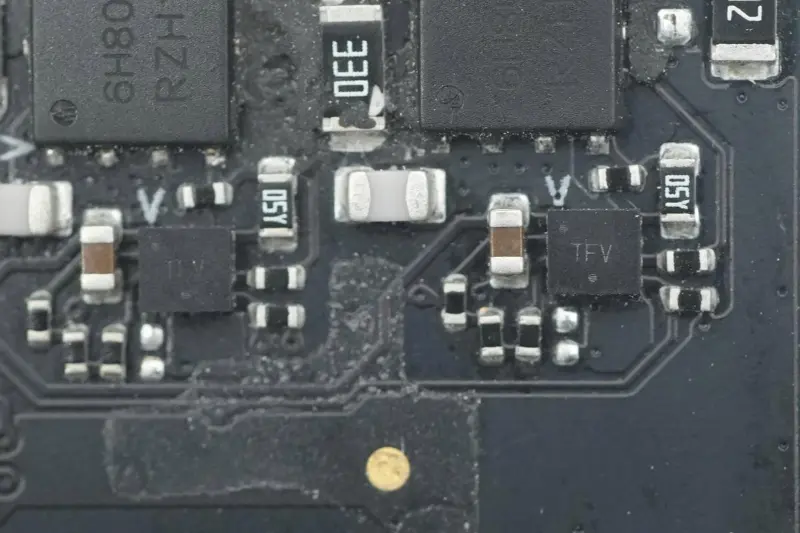

Két egyedi modell szinkron egyenirányító vezérlő az ON Semiconductor cégtől származik, TFV jelzéssel, WDFN8 csomagban.

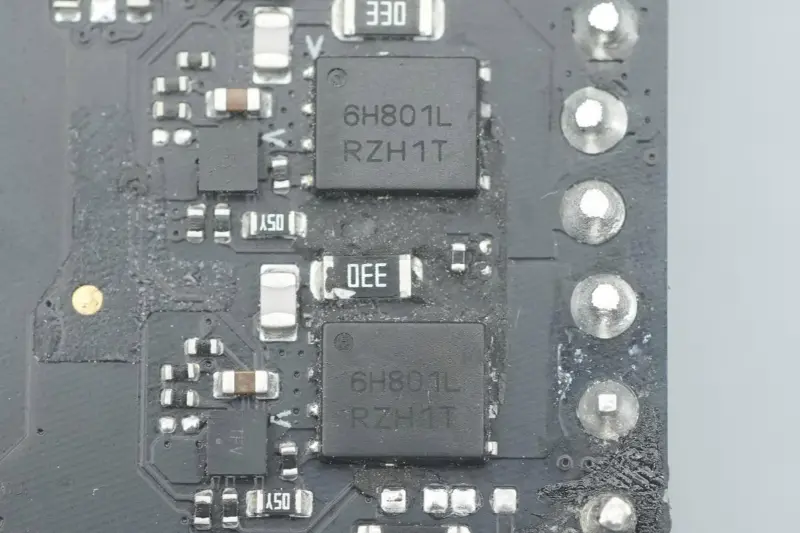

A szinkron egyenirányító cső az ON Semiconductor-tól származik, NTMFS6H801NL modell, NMOS cső, 80 V feszültségálló, 2,7 mΩ bekapcsolási ellenállás, DFN5 csomagban.

A kimeneti szűrőkondenzátor a Lelontól származik.

A kondenzátor specifikációja 35V 680μF.

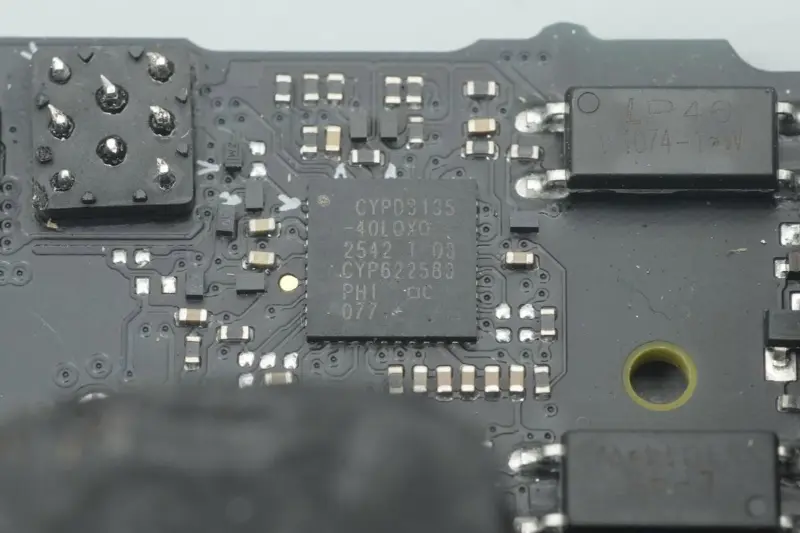

A protokollchip az Infineon CYPD3135-öt alkalmazza, az iparág első USB PD3.1 gyorstöltési protokoll chipjét, amelyet az Apple az Infineonra szabott.

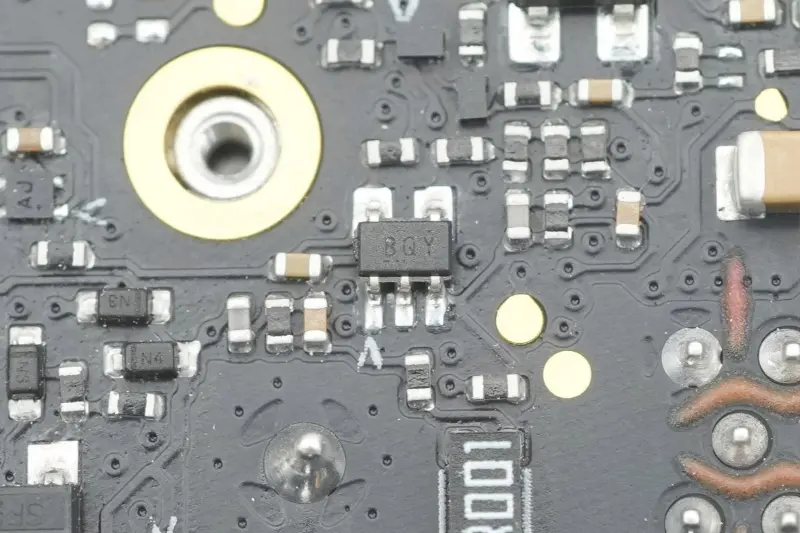

Erősítő a kimeneti áram észleléséhez.

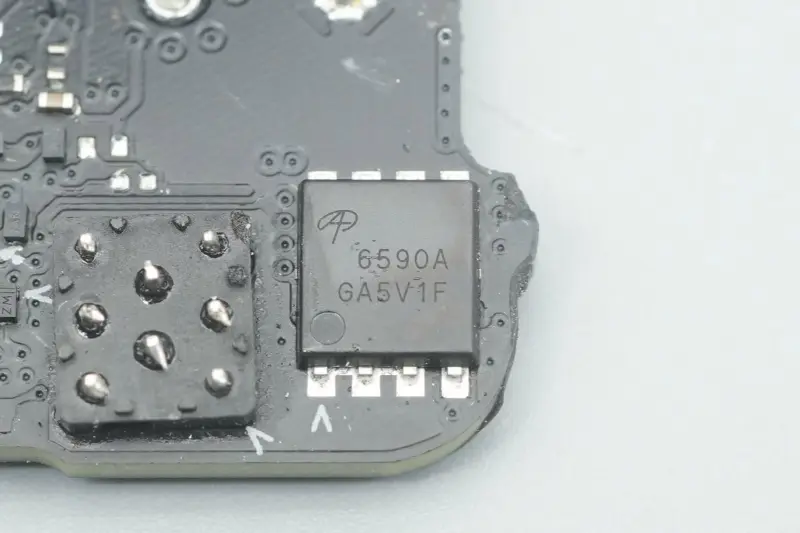

A kimeneti VBUS kapcsolócső az AOS-től származik, AON6590A modell, NMOS cső, 40 V feszültségálló, 0,99 mΩ bekapcsolási ellenállás, DFN5*6 csomagban.

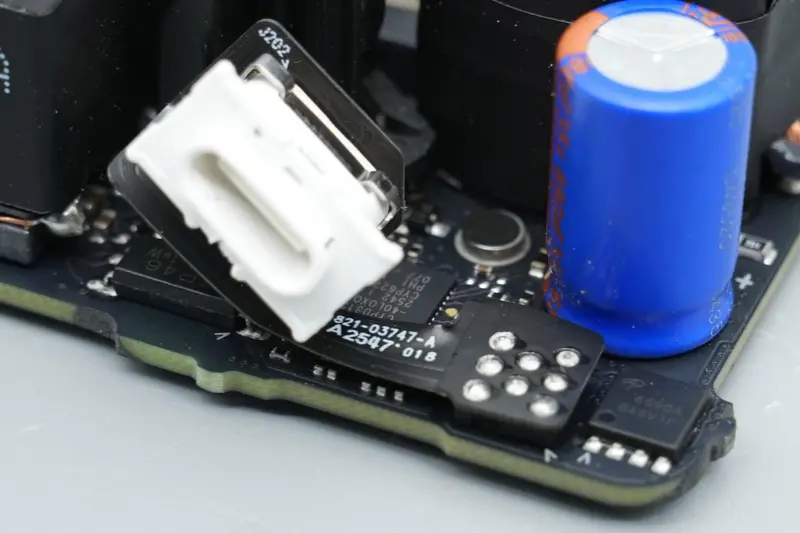

Az USB-C port aljzata rugalmas áramköri lapon keresztül csatlakozik a fő PCB-hez.

Közeli kép az USB-C port aljzatáról.

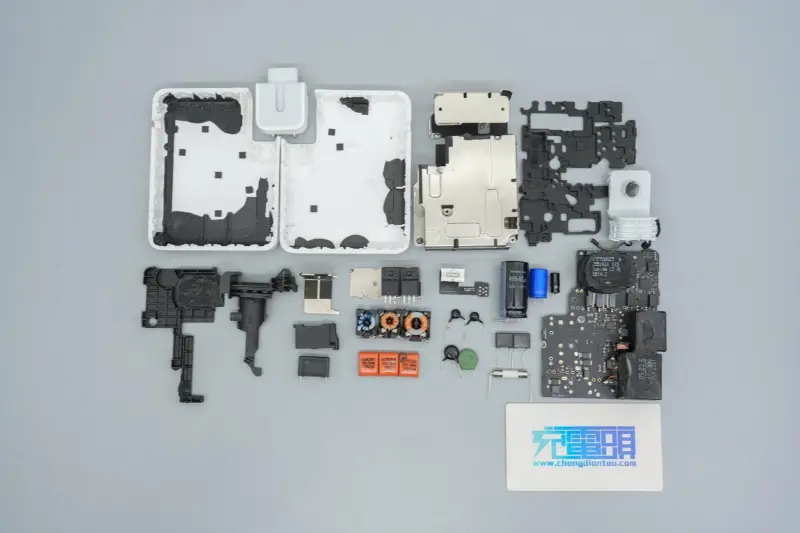

Összegzés

Az Apple új, 140 W-os gyorstöltője, az A3607 folytatja az Apple következetes minimalista dizájnnyelvét, általános megjelenése és mérete pedig nagymértékben megegyezik az előző generációs A2452-vel. Vannak azonban részletbeli eltérések: a levehető tűs modul nyílásába egy fém kapocs került a kiegészítő rögzítéshez.

Teljesítményét tekintve, miközben az Apple új generációs készülékeinek zászlóshajójaként szolgál, nagymértékben kompatibilis a korábbi régi modellekkel is, akár 140 W-os PD3.1 gyorstöltést biztosít az eszközök számára.

A töltő továbbra is a PFC + LLC + szinkron leépítés nagy hatékonyságú architektúráját alkalmazza, kompakt általános elrendezéssel és szilárd hőelvezetéssel. Ami az alapvető összetevőket illeti, mivel a vezérlők továbbra is azonos cikkszámú NXP, STMicroelectronics, ON Semiconductor és Infineon chipek, a tápegységek szinte egységesek az Infineon egyedi termékeiként, így az átfogó megoldás intenzívebb és testreszabottabb, az energiahatékonysági teljesítmény pedig várhatóan tovább javul.
