Hogyan működik a kapcsolóüzemű tápegység, és miért ez a modern energiarendszerek gerince?

A kapcsolóüzemű tápegységszinte minden modern elektronikai rendszerben kritikus szerepet játszik, a fogyasztói elektronikától az ipari automatizálásig és az orvosi berendezésekig. Ez a cikk mélyreható, professzionális magyarázatot ad a kapcsolóüzemű tápegységek működéséről, miért jobb teljesítményt nyújt a hagyományos lineáris tápegységeknél, és hogyan válasszuk ki a megfelelő megoldást a különböző alkalmazásokhoz. A valós mérnöki gyakorlatokra és iparági szabványokra támaszkodva ez az útmutató a hatékonyságot, a topológiatípusokat, a biztonsági szempontokat és a hosszú távú megbízhatóságot is feltárja. A cikk végére az olvasók átfogó képet kapnak a kapcsolóüzemű tápegység technológiájáról és arról, hogy miért olyan cégek, mint plStarwellfolytatni az innovációt ezen az alapvető területen.

Tartalomjegyzék

1. Mi az a kapcsolóüzemű tápegység?
2. Hogyan működik a kapcsolóüzemű tápegység?
3. Miért hatékonyabb a kapcsolóüzemű tápegység?
4. A kapcsolóüzemű tápegység topológiáinak főbb típusai
5. Alapelemek a kapcsolóüzemű tápegységen belül
6. Kapcsoló tápegység vs lineáris tápegység
7. Hogyan válasszuk ki a megfelelő kapcsolóüzemű tápegységet
8. Ipari és kereskedelmi alkalmazások
9. Megbízhatósági, biztonsági és megfelelőségi szabványok
10. A kapcsolóüzemű tápegységek tervezésének jövőbeli trendjei
11. Gyakran Ismételt Kérdések

1. Mi az a kapcsolóüzemű tápegység?

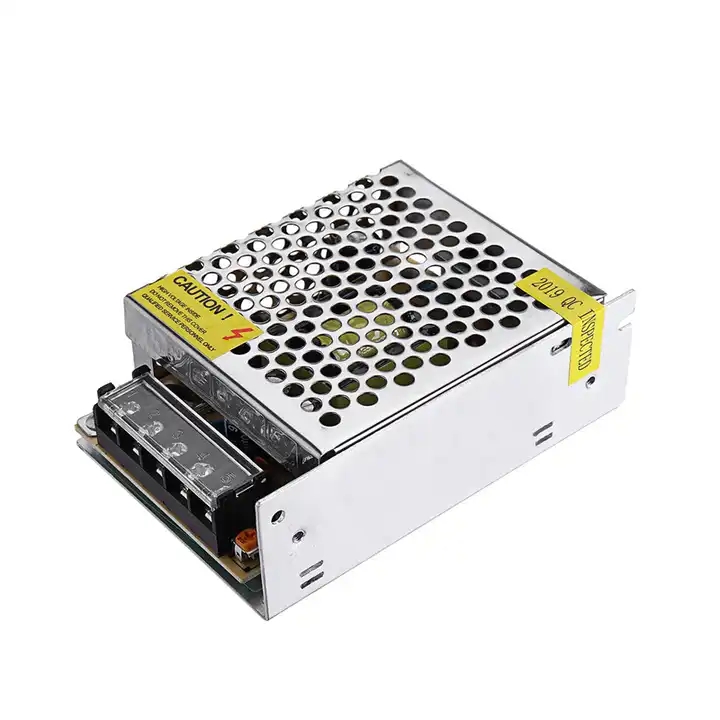

A kapcsolóüzemű tápegység olyan elektronikus teljesítményátalakító eszköz, amely hatékonyan alakítja át az elektromos energiát egyik feszültségszintről a másikra nagyfrekvenciás kapcsolási technikák segítségével. Ellentétben a lineáris tápegységekkel, amelyek a felesleges energiát hőként disszipálják, a kapcsolóüzemű tápegység gyorsan be- és kikapcsolja a tranzisztorokat, minimális teljesítményveszteséggel szabályozva a kimeneti feszültséget.

Napjainkban a kapcsolóüzemű tápegység a legtöbb elektronikus rendszer alapértelmezett választásává vált kompakt méretének, nagy hatékonyságának és a bemeneti feszültségek széles skáláján való alkalmazkodóképességének köszönhetően. A gyártók által felvázolt iparági gyakorlat szerint, mint plStarwell, a modern kapcsolóüzemű tápegységeket úgy tervezték, hogy megfeleljenek a szigorú teljesítmény-, biztonsági- és környezetvédelmi előírásoknak.

2. Hogyan működik a kapcsolóüzemű tápegység?

Lényegében a kapcsolóüzemű tápegység úgy működik, hogy a bejövő AC vagy DC tápot nagyfrekvenciás jellé alakítja. Ezt a jelet ezután átalakítják, egyenirányítják és szűrik, hogy stabil egyenáramú kimeneti feszültséget állítsanak elő.

• A bemeneti egyenirányítás az AC-t DC-vé alakítja.
• A nagyfrekvenciás kapcsolótranzisztorok levágják az egyenfeszültséget.
• A transzformátor szabályozza a feszültségszinteket.
• A kimeneti egyenirányítók és szűrők simítják a jelet.
• A visszacsatolásvezérlés szabályozza a feszültség pontosságát.

Mivel a kapcsolás magas frekvencián történik, az olyan alkatrészek, mint a transzformátorok és az induktorok lényegesen kisebbek lehetnek, így a kapcsolóüzemű tápegység ideális kompakt kialakításokhoz.

3. Miért hatékonyabb a kapcsolóüzemű tápegység?

A hatékonyság a kapcsolóüzemű tápegységek egyik leglenyűgözőbb előnye. A hagyományos lineáris kialakítások hőként pazarolják az energiát, míg a kapcsolóüzemű tápegységek a tranzisztorokat teljesen bekapcsolt vagy teljesen kikapcsolt állapotban működtetik, drasztikusan csökkentve az energiaveszteséget.

4. A kapcsolóüzemű tápegység topológiáinak főbb típusai

A különböző alkalmazások eltérő kapcsolóüzemű tápegység-topológiát igényelnek. A leggyakoribbak a következők:

1. Buck Converter– Csökkenti a feszültséget.
2. Boost Converter– Fokozza a feszültséget.
3. Buck-Boost konverter– Föl- vagy csökkentheti a feszültséget.
4. Flyback konverter– Széles körben használják alacsony és közepes teljesítményű alkalmazásokban.
5. Továbbító átalakító– Alkalmas magasabb teljesítményszintekhez.

A megfelelő topológia kiválasztása biztosítja, hogy a kapcsolóüzemű tápegység optimális teljesítményt és hosszú távú stabilitást biztosítson.

5. Alapelemek a kapcsolóüzemű tápegységen belül

Minden kapcsolóüzemű tápegység több kritikus összetevőt tartalmaz, amelyek együtt működnek:

• Tápfeszültségű MOSFET-ek vagy IGBT-k
• Nagyfrekvenciás transzformátorok
• Vezérlő IC-k
• Kondenzátorok és induktorok
• Védelmi áramkörök

A kiváló minőségű alkatrészek kiválasztása elengedhetetlen. Az olyan gyártók, mint a Starwell, az alkatrészek szigorú ellenőrzésére összpontosítanak, hogy biztosítsák a megbízhatóságot az igényes környezetekben.

6. Kapcsoló tápegység és lineáris tápegység

Míg a lineáris tápegységeknek még mindig vannak szűk körű alkalmazásai, a kapcsolóüzemű tápegységek dominálnak a modern kialakításokban a következők miatt:

• Magasabb hatásfok
• Alacsonyabb működési költségek
• Szélesebb bemeneti feszültség tartomány
• Jobb hőteljesítmény

Az olyan alkalmazásokban, mint az ipari automatizálás vagy a LED-világítás, gyakran a kapcsolóüzemű tápegység az egyetlen praktikus választás.

7. Hogyan válasszuk ki a megfelelő kapcsolóüzemű tápegységet

A megfelelő kapcsolóüzemű tápegység kiválasztásához mérlegelni kell:

1. Bemeneti feszültség tartomány
2. Kimeneti feszültség és áram
3. Hatékonysági követelmények
4. Környezeti feltételek
5. Biztonsági tanúsítványok

A bizonyított mérnöki tapasztalattal rendelkező megbízható beszállító leegyszerűsítheti ezt a folyamatot és csökkentheti a tervezési kockázatokat.

8. Ipari és kereskedelmi alkalmazások

A kapcsolóüzemű tápegységet számos iparágban használják:

• Ipari vezérlőrendszerek
• Orvosi berendezések
• Távközlés
• LED világítás
• Szórakoztató elektronika

Minden alkalmazás sajátos teljesítményjellemzőket igényel, így a testreszabás fontos tényező.

9. Megbízhatósági, biztonsági és megfelelőségi szabványok

A megbízható kapcsolóüzemű tápegységnek meg kell felelnie az olyan nemzetközi szabványoknak, mint az UL, CE és IEC. Az olyan védelmi funkciók, mint a túlfeszültség, túláram és rövidzárlat elleni védelem, elengedhetetlenek a rendszer biztonságához.

Az olyan cégek, mint a Starwell, a kapcsolóüzemű tápegységeket hosszú élettartammal és a globális megfeleléssel tervezik.

10. A kapcsolóüzemű tápegységek tervezésének jövőbeli trendjei

A kapcsolóüzemű tápegység technológia jövője a következőkre összpontosít:

• Nagyobb teljesítménysűrűség
• Széles sávszélességű félvezetők (SiC, GaN)
• Intelligens digitális vezérlés
• Továbbfejlesztett energiahatékonysági szabványok

Ezek a trendek tovább erősítik a kapcsolóüzemű áramellátást, mint a modern villamosenergia-rendszerek gerincét.

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Miben különbözik a kapcsolóüzemű tápegység a többi tápegységtől?

A kapcsolóüzemű tápegység nagyfrekvenciás kapcsolást használ a feszültség szabályozására, ami nagyobb hatékonyságot és kisebb méretet eredményez.

2. kérdés: A kapcsolóüzemű tápegységek alkalmasak az érzékeny elektronikához?

Igen, megfelelő szűréssel és tervezéssel a kapcsolóüzemű tápegység stabil és alacsony zajszintű kimenetet biztosít.

3. kérdés: Általában mennyi ideig tart a kapcsolóüzemű tápegység?

Minőségi alkatrészekkel és megfelelő hőkezeléssel a kapcsolóüzemű tápegység hosszú éveken át megbízhatóan működhet.

Ha megbízható, hatékony és professzionálisan megtervezett kapcsolóüzemű tápegységet keres, akkor egy tapasztalt gyártóval való együttműködés a legfontosabb. A Starwell bevált formatervezési minták széles skáláját kínálja műszaki szakértelemmel és globális tanúsítványokkal. Személyre szabott megoldások felfedezéséhez vagy műszaki támogatás kéréséhez kérjüklépjen kapcsolatba velünkmég ma, és tegye meg a következő lépést rendszerei magabiztos működtetése felé.
