Hogyan látja el a PoE injektor áramellátást és hálózatot a kamerák számára

A biztonsági felügyeleti berendezések PoE befecskendező-ellátó rendszerének korai fejlesztése és későbbi megépítése szorosan összefügg. Különösen a későbbi építési szakaszban kell teljes mértékben megérteni a PoE kamerák és a PoE tápegység modulok specifikációit, jellemzőit és a kapcsolódó protokollokat. Csak így tudjuk biztosítani, hogy a monitoring projekt hatékonyan és alacsony költséggel valósuljon meg. Hogyan látja el a PoE tápegység modul a megfigyelő kamerát és biztosítja a hálózatot?

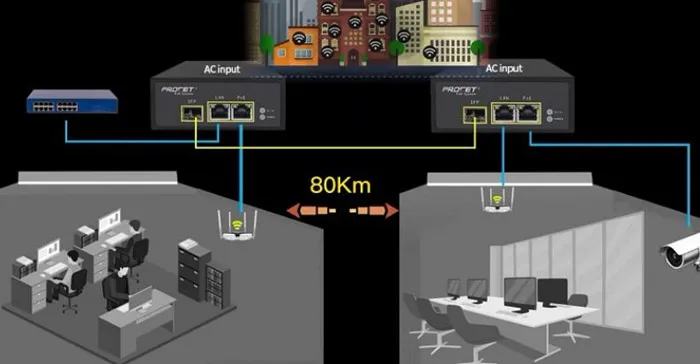

A PoE tápellátáshoz csak egy hálózati kábel szükséges az AP (PoE kamerák, vezeték nélküli hozzáférési pont és egyéb berendezések) egyidejű áramellátásához és hálózati átviteléhez. A biztonsági felügyeleti rendszer a hálózati PoE tápellátási megoldást alkalmazza (a részletekért lásd az alábbi ábrát), így nincs szükség aljzatok beszerelésére és tápkábel telepítésére. stb., így időköltségeket, hálózatkiépítési költségeket, telepítési munkaerőköltségeket, későbbi karbantartási költségeket stb. takarít meg. Minél több PoE injektor által táplált eszközt használnak a hálózatban, annál nyilvánvalóbbá válik ez az idő- és költségelőny.

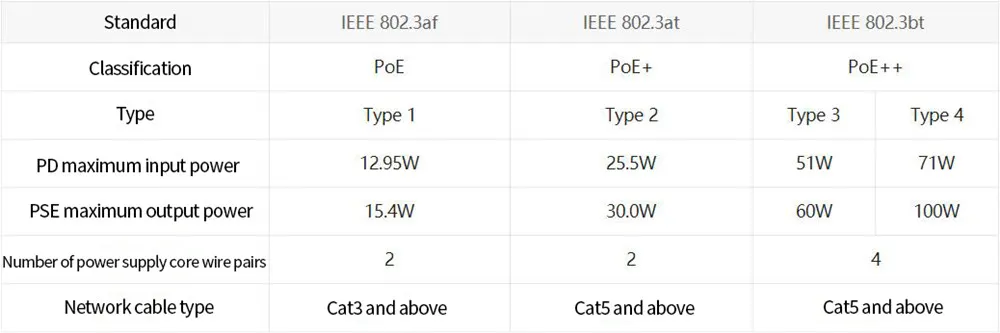

Csak három szabvány létezik a PoE befecskendező tápmodulokra. Az IEEE802.3af tápegység teljesítménye 15,4 W/at. A tápegység teljesítménye 30W/bt. A tápegység teljesítménye 90 W (a részletekért lásd az alábbi ábrát). Hogyan illessze össze a PoE tápegységet és a PoE tápellátást (PoE kamera)? Például:

1. Ha a PoE kamera teljesítménye 10 W, választhatja az IEEE802.3af PoE tápegységet;

2. Ha a PoE kamera teljesítménye 20 W, akkor az IEEE802.3802.3at PoE tápegységet kell választania;

3. Megjegyzendő, hogy a 802.3at szabvány visszafelé kompatibilis a 802.3af szabvánnyal, így ha a PoE kamera 802.3af szabvány, választhat 802.3af vagy szabványos PoE tápegység modult.

A 802.3bt szabvány visszafelé kompatibilis a 802.3at és 802.3af szabványokkal.
