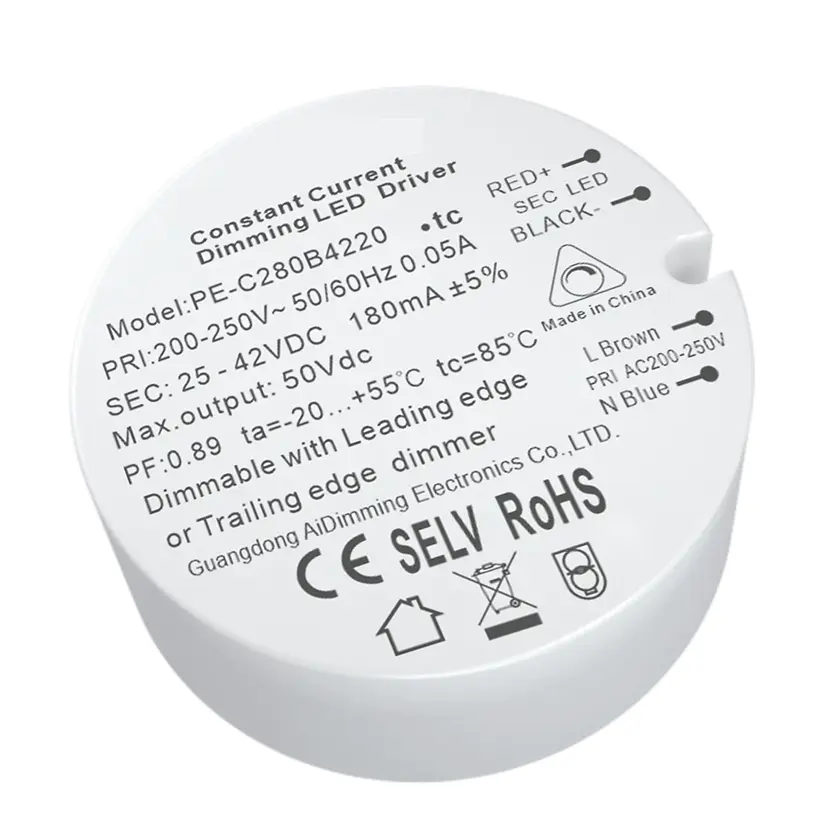

8,4 W-os állandó áramú Triac dimmelhető LED meghajtó

A PE-C280 a kínai Starwell gyártó által kifejlesztett, 8,4 W-os állandóáramú triac fényerőszabályzó LED-meghajtók egyike, amely nagy teljesítménytényezővel, nagy hatékonysággal, nagy pontossággal, a hatékony stabil, alacsony veszteségű kapcsolóvezérlő chip használatával és a nagy teljesítményű alkatrészekkel alacsony zajszintet, hosszú élettartamot és egyéb jellemzőket tesz lehetővé.

Kérdés küldése

Professzionális gyártóként a Starwell kiváló minőségű, 8,4 W-os állandó áramú, triac fényerőszabályzó LED-meghajtót szeretne kínálni, amely alkalmas RPC MOSFET fényerő-szabályozóhoz és FPC TRAIC dimmerhez.

Specifikáció

Modell		PE-C280B2435	PE-C280B4220	PE-C280B0670	PE-C280B1270	PE-C280B2430
KIMENET	Kimeneti feszültség	12-24VDC	25-42VDC	2,5-6V DC	6-12V DC	12-24VDC
	Max kimeneti feszültség	24Vdc	42Vdc	6Vdc	12Vdc	24Vdc
	Terhelés nélküli kimeneti feszültség	27Vdc	43Vdc	8Vdc	15Vdc	27Vdc
	Kimeneti áram	350mA	200mA	700mA	700mA	300mA
	Kimeneti teljesítmény	4,2W ~ 8,4W	5W~8,4W	1,75 W ~ 4,2 W	4,2W ~ 8,4W	3,6W ~ 7,2W
	Strobe szint	Alsó villogás (8%)
	Tompítási tartomány	2-100%,
	PWM tompítási frekvencia
	Jelenlegi pontosság	±5%
	Ripple & Noise	=500mv p-p
BEMENET	Tompító felület	Triac Vezérlőél/Traling él
	Bemeneti feszültség tartomány	200-250Vac
	Frekvencia	50/60Hz
	Bemeneti áram	<0,08A	<0,08A	<0,08A	<0,08A	<0,08A
	Teljesítménytényező	PF>0,9 (teljes terhelésnél)	PF>0,9 (teljes terhelésnél)	PF>0,88 (teljes terhelésnél)	PF>0,88 (teljes terhelés mellett)	PF>0,88 (teljes terhelés mellett)
	THD	230Vac@THD <20% (teljes terhelés mellett)
	Hatékonyság (tip.)	77%	79%	77%	77%	77%
	Inrush Current (tip.)	Hidegindítás 0,8A	Hidegindítás 0,8A	Hidegindítás 1,54A	Hidegindítás 0,8A	Hidegindítás 0,8A
	Anti Surge	L-N: 1,5 kV
	Szivárgó áram	<0,25mA/230Vac
KÖRNYEZET	Üzemi hőmérséklet	tc: 55 °C tc: 85 °C
	Működési páratartalom	20 ~ 95% relatív páratartalom, nem kondenzál
	Tárolási hőmérséklet, páratartalom	-40-80 °C, 10-95% relatív páratartalom
	Temp. Együttható	±0,03%/°C(0-50)°C
	Rezgés	10-500 Hz, 2G 12 perc/1 ciklus, 72 perces időtartam. mindegyik X, Y, Z tengely mentén.
VÉDELEM	Túlmelegedés elleni védelem	A kimeneti áram intelligens beállítása vagy kikapcsolása, ha a PCB hőmérséklete ≥110°C, , automatikusan helyreáll.
	Túlterhelés elleni védelem	Kapcsolja ki a kimenetet, ha a névleges teljesítmény ≥102%, az automatikus helyreállítás.
	Rövidzárlat elleni védelem	Rövidzárlat esetén automatikusan leáll, automatikusan helyreáll.
	Terhelésmentes védelem	Ha nincs terhelés, állítsa le a kimenetet, automatikusan helyreáll, amikor a terhelés visszaáll a normál értékre.
BIZTONSÁG ÉS EMC	Ellenáll a feszültségnek	I/P-O/P: 3750Vac
	Izolációs ellenállás	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Biztonsági szabványok	IEC/EN61347-1, IEC/EN61347-2-13
	EMC emisszió	EN55015, EN61000-3-2 C osztály, IEC61000-3-3
	EMC immunitás	EN61000-4-2,3,4,5,6,8,11, EN61547
	Strobe teszt szabvány	IEEE 1789
EGYÉB	Dimenzió	43,2 × 0,5 mm (M × Ma)
	Csomagolás	A táskán
	Súly (G.W.)	42g±5g

Számlák:

● LED-es fázisvágó fényerő-szabályozó, 2-100% fényerő-szabályozási tartomány

● Alkalmas RPC MOSFET fényerő-szabályozóhoz és FPC TRAIC dimmerhez

● Aktív PFC

● Védelem: rövidzárlat/túlfeszültség/túláram

● Szilikagél hővezetési technológia, természetes hideg szél

● Ultra kis hangerő

● Alkalmas LED-es otthoni és kereskedelmi világításhoz

● Biztonságos terhelésmentes védelem

● Gazdaságos és kényelmes telepítés

● megfelel a világítóberendezések biztonsági szabványainak

● Védelmi osztály II

● Három év garancia

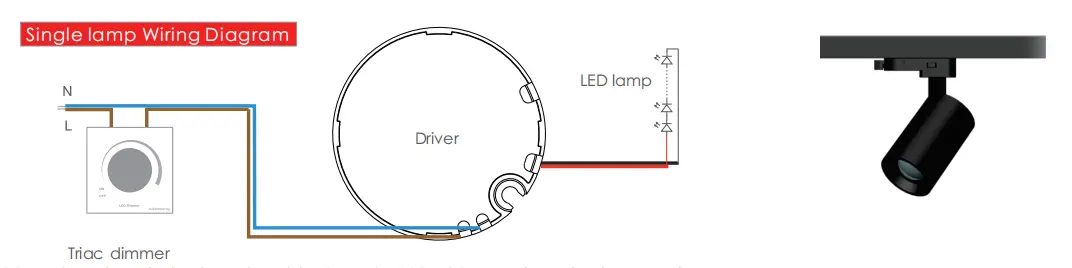

Bekötési rajz:

Vezeték:

Kimeneti vezeték: 20AWG piros és fekete PVC kábel, hossza 200-230mm, vezetékcsupaszítási követelmény: 5-7mm

A bemeneti vezeték: 20 AW barna kék VDE kettős szigetelésű vezeték, hossz 150-160 mm, vezetékcsupaszítási követelmény: 5-7 mm

Az útmutatás használata:

1. Kérjük, ügyeljen a bemenet és a kimenet közötti különbségtételre, csatlakoztassa megfelelően, majd kapcsolja be

2. Először csatlakoztassa a DC kimenet terhelését, majd az ellenőrzés után nyissa meg a tápegységet; állandó áramú üzemmódban, ha az áramkört bekapcsolja, kapcsolja ki a tápellátást, és ne tudja csatlakoztatni a LED-et addig, amíg a kimeneti kioldó által tárolt elektromos energia el nem éri, különben károsíthatja a LED-et;

3. Az ilyen típusú tápegység csak a LED lámpák és lámpák használatára korlátozódik, a bemeneti feszültség tartománya AC200-250 V, a hőszigetelő pamut és egyéb olyan tárgyak, amelyek akadályozzák a termék hőelvezetését, ami a termékhez igazodik a Meghatározott kimeneti feszültség, áram tartomány alatt, a használati környezet hőmérséklete -20-45 nem fedi le a megfelelő feltételeket, és nem fedi le a megfelelő feltételeket. erre a termékre három év ingyenes garancia vonatkozik.

A kóros állapotok és a megfelelő kezelési módszerek:

1. A LED lámpa nem világít a fényerő-szabályozó meghajtó első csatlakoztatása után. Kapcsolja ki az AC bemenetet, és ellenőrizze a következőket:.

a) A DC kimenet rossz érintkezője-e vagy sem:

b) Az egyenáramú kimenet polaritása meg van-e cserélve, vagy a LED-kártya hegesztett-e;

c) Az AC bemenet rossz érintkező-e: tesztelje a hibák kiküszöbölése után.

2. Az eszköznek jó a kapcsolata, LED-ek világítanak, de a LED-fényező, kérjük, kapcsolja ki az AC bemenetet, majd ellenőrizze a DC kimenetet.

a) túlterhelés.terhelés alatt.

b) A paraméterek és a tényleges paraméterek egyeznek-e vagy sem.

3. Ha bármilyen kérdése van a használattal kapcsolatban, kérjük, azonnal forduljon hozzánk, mi mindent megteszünk, hogy megoldjuk Önnel a problémákat.
